CNC-Plasmatisch
Ein Eigenbauprojekt von der Planung bis zur Inbetriebnahme.
Projektüberblick

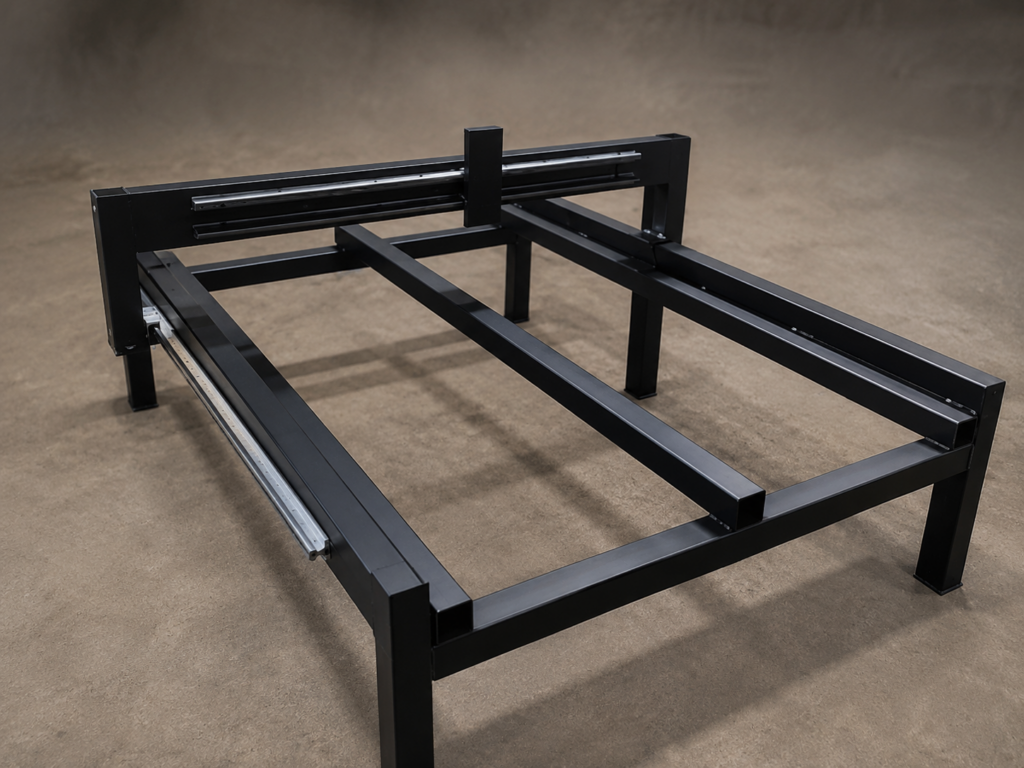

Anfang 2024 habe ich einen CNC-Plasmatisch vollständig selbst entwickelt und in Betrieb genommen. Das Projekt umfasste alle Schritte von der CAD-Konstruktion bis zur finalen Inbetriebnahme.
Zum Einsatz kamen Close-Loop-Schrittmotoren für eine präzise Achssteuerung. Treiber und Sensoren wurden direkt auf dem Schlitten im Schaltschrank verbaut. Dadurch musste nur eine einzige Leitung durch die Energiekette geführt werden, was den Verkabelungsaufwand deutlich reduziert hat.
Herausforderung
Die größte Herausforderung war die Längsachse. Der ursprüngliche Ansatz mit zwei Motoren führte zu unsynchronem Lauf und damit zu einem Verkanten des Schlittens. Da die Motorsteuerung extern beschafft wurde und nicht softwareseitig angepasst werden konnte, musste die Lösung mechanisch gefunden werden.
Am Ende wurden beide Riemen über eine Welle gekoppelt, damit die Achse gleichmäßig läuft. Das war eine einfache und robuste Lösung, die sich in der Praxis bewährt hat.
Ergebnis
Das Projekt hat meinen praktischen Ansatz noch einmal bestätigt, nämlich Probleme direkt an der realen Anwendung zu lösen. Von der Konstruktion bis zur fertigen Maschine war das ein durchgehendes Eigenbauprojekt mit vielen echten Lernmomenten.
